ขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง

การก่อสร้างถนนหรือโครงการจัดสรรขนาดใหญ่ สิ่งหนึ่งที่เป็นหัวใจสำคัญและขาดไม่ได้เลยคือระบบระบายน้ำที่มีประสิทธิภาพ หากเราวางระบบน้ำไม่ดีพอ ปัญหาที่ตามมาอย่างแน่นอนคือปัญหาน้ำท่วมขังหรือดินทรุดตัวจนถนนพังทลาย ซึ่งในการออกแบบและเลือกใช้ท่อนั้น วิศวกรและผู้รับเหมาส่วนใหญ่จะยึดตามขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง เป็นบรรทัดฐานหลัก เนื่องจากเป็นมาตรฐานที่ผ่านการทดสอบเรื่องการรับน้ำหนักและการไหลของน้ำมาอย่างดีเยี่ยมแล้ว การเข้าใจเรื่องขนาดและชั้นคุณภาพของท่อจึงไม่ใช่แค่เรื่องของคนออกแบบเท่านั้น แต่เจ้าของโครงการและฝ่ายจัดซื้อเองก็ต้องรู้เพื่อที่จะได้สั่งของให้ตรงตามสเปกและประหยัดงบประมาณในระยะยาว

มาตรฐานของกรมทางหลวงไม่ได้กำหนดไว้เพียงแค่ความกว้างของท่อเท่านั้น แต่ยังครอบคลุมไปถึงความหนาของคอนกรีต ปริมาณเหล็กเสริม และความแข็งแกร่งในการรับน้ำหนัก ซึ่งถ้าเราเลือกท่อที่ไม่ได้มาตรฐานหรือผิดขนาดมาใช้งาน ผลที่ได้อาจจะไม่คุ้มเสีย เพราะค่าใช้จ่ายในการขุดขึ้นมาซ่อมแซมนั้นสูงกว่าค่าท่อหลายเท่าตัว บทความนี้จะพาคุณไปเจาะลึกว่าขนาดมาตรฐานที่เขาใช้กันมีอะไรบ้าง และชั้นคุณภาพแบบไหนที่เหมาะกับโครงการของคุณที่สุด

อ้างอิงขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง ในทุกงานก่อสร้าง

เหตุผลที่ทุกคนต้องอ้างอิงตามมาตรฐานกรมทางหลวงนั่นเป็นเพราะความเชื่อมั่นในเรื่องความปลอดภัยและความทนทาน กรมทางหลวง (DOH) และกรมทางหลวงชนบท (DRR) ได้ทำการวิจัยมาแล้วว่าพื้นที่การจราจรแบบไหนต้องการการระบายน้ำเท่าไหร่ และต้องใช้ท่อที่แข็งแรงระดับไหนถึงจะรองรับน้ำหนักรถบรรทุกขนาดใหญ่ที่วิ่งผ่านไปมาตลอด 24 ชั่วโมงได้โดยไม่แตกร้าว การใช้ท่อที่มีเครื่องหมาย มอก. 128 ควบคู่ไปกับมาตรฐานงานทาง จึงเป็นสิ่งที่ช่วยการันตีว่าโครงการของคุณจะไม่ประสบปัญหาโครงสร้างพังทลายก่อนเวลาอันควร

นอกจากนี้ การใช้ท่อตามมาตรฐานกรมทางหลวงยังช่วยให้การตรวจรับงานกับหน่วยงานราชการหรือนิติบุคคลเป็นไปได้อย่างราบรื่น เนื่องจากมีเกณฑ์การวัดที่ชัดเจน ไม่ว่าจะเป็นความหนาของท่อ ความยาวต่อท่อน หรือแม้แต่ลักษณะของปากลิ้นรางและปากระฆัง การยึดตามมาตรฐานสากลนี้ยังช่วยให้เราหาซื้ออะไหล่หรือเชื่อมต่อกับระบบระบายน้ำสาธารณะได้ง่ายขึ้นอีกด้วย

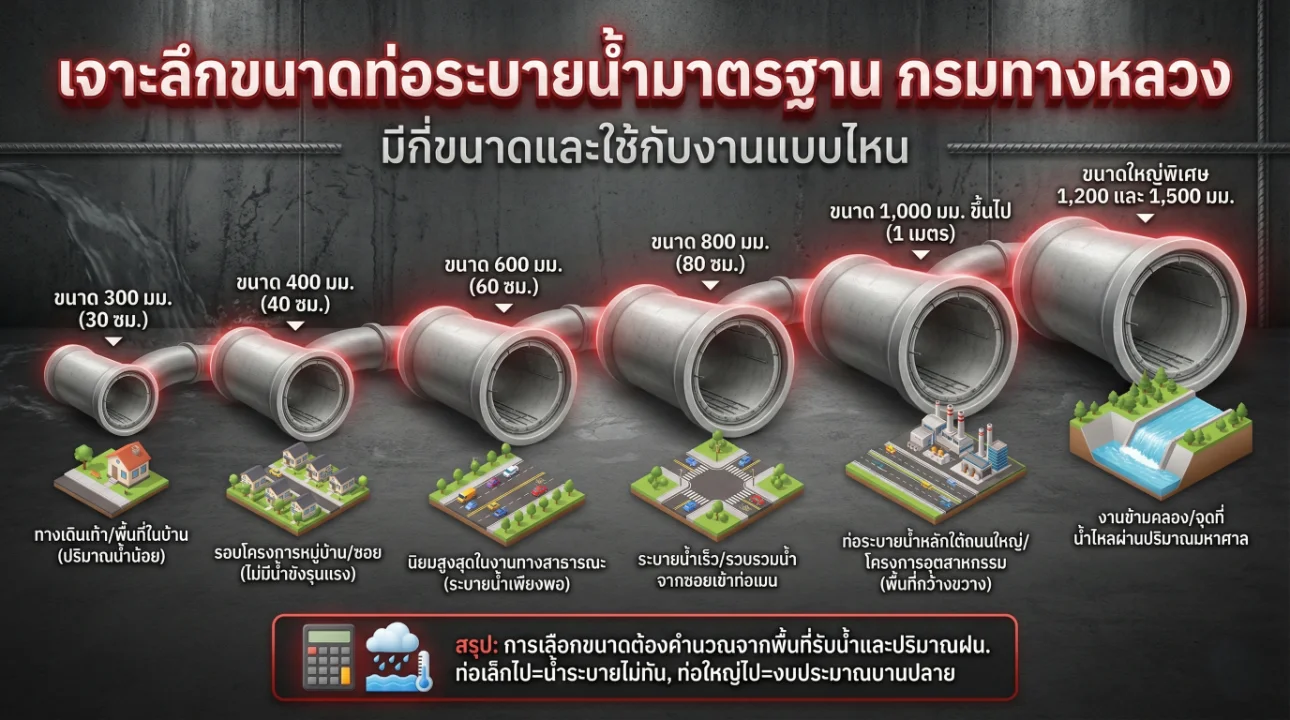

ขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง

ขนาดของท่อระบายน้ำคอนกรีตเสริมเหล็ก (คสล.) ที่นิยมใช้กันตามมาตรฐานงานทางจะมีหน่วยวัดเป็นเส้นผ่านศูนย์กลางภายใน ซึ่งแต่ละขนาดจะถูกออกแบบมาเพื่อรองรับปริมาณน้ำที่แตกต่างกันไป โดยขนาดมาตรฐานที่พบบ่อยมีดังนี้

• ขนาด 300 มิลลิเมตร (30 เซนติเมตร) เป็นขนาดเล็กที่สุดที่มักใช้ในงานรางระบายน้ำข้างทางหรือในพื้นที่ที่มีปริมาณน้ำไม่มากนัก เช่น ทางเดินเท้าหรือพื้นที่ในบ้าน

• ขนาด 400 มิลลิเมตร (40 เซนติเมตร) เป็นขนาดมาตรฐานสำหรับท่อระบายน้ำรอบโครงการหมู่บ้านจัดสรรขนาดเล็ก หรือในซอยที่ไม่มีปัญหาน้ำขังรุนแรง

• ขนาด 600 มิลลิเมตร (60 เซนติเมตร) ถือเป็นขนาดที่ได้รับความนิยมสูงสุดในงานทางสาธารณะทั่วไป เพราะสามารถระบายน้ำได้ในปริมาณที่เพียงพอต่อความต้องการส่วนใหญ่

• ขนาด 800 มิลลิเมตร (80 เซนติเมตร) ใช้ในพื้นที่ที่ต้องการการระบายน้ำอย่างรวดเร็ว หรือจุดที่รวบรวมน้ำจากซอยต่างๆ เข้าสู่ท่อเมนหลัก

• ขนาด 1,000 มิลลิเมตร (100 เซนติเมตร หรือ 1 เมตร) ขึ้นไป มักจะใช้เป็นท่อระบายน้ำหลักภายใต้ถนนใหญ่หรือโครงการอุตสาหกรรมที่ต้องรองรับน้ำจากพื้นที่กว้างขวาง

• ขนาดใหญ่พิเศษ 1,200 และ 1,500 มิลลิเมตร ใช้สำหรับงานข้ามคลองหรือจุดที่น้ำไหลผ่านปริมาณมหาศาลตลอดเวลา

การเลือกขนาดต้องคำนวณจากพื้นที่รับน้ำและค่าความสม่ำเสมอของฝนในแต่ละพื้นที่ หากเราเลือกท่อเล็กเกินไปจะทำให้น้ำระบายไม่ทันและเกิดการดันตัวขึ้นมาตามฝาท่อ แต่ถ้าเลือกใหญ่เกินความจำเป็นก็จะทำให้งบประมาณบานปลายโดยใช่เหตุ

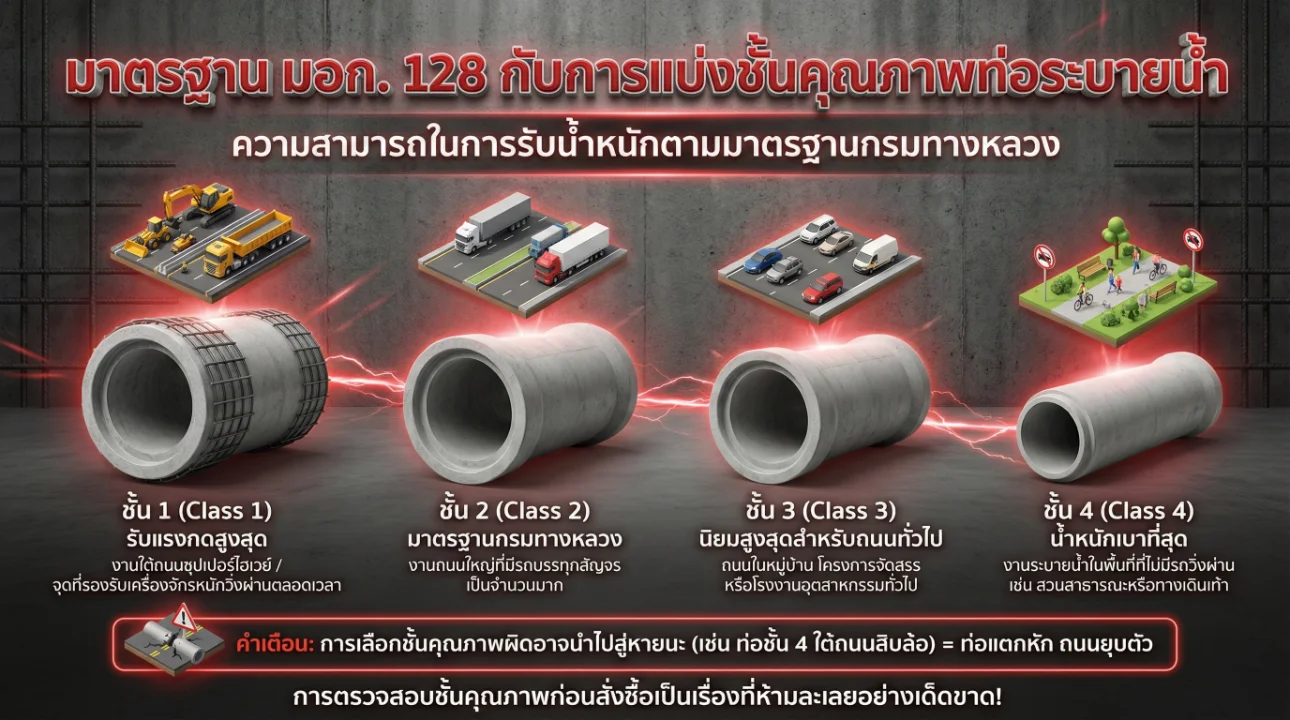

มาตรฐาน มอก. 128 กับการแบ่งชั้นคุณภาพท่อระบายน้ำ

นอกจากขนาดแล้ว สิ่งที่สำคัญไม่แพ้กันคือ ชั้นคุณภาพ (Class) ของท่อ ซึ่งตามมาตรฐาน มอก. 128 และมาตรฐานกรมทางหลวง จะมีการแบ่งชั้นตามความสามารถในการรับน้ำหนักจากด้านบน หากเรามองไปที่ท่อ คสล. เรามักจะเห็นตัวเลขกำกับชั้นคุณภาพ ซึ่งมีความหมายดังนี้

• ชั้น 1 (Class 1) เป็นท่อที่รับแรงกดได้สูงที่สุด มักใช้ในงานใต้ถนนซุปเปอร์ไฮเวย์หรือจุดที่ต้องรองรับเครื่องจักรหนักวิ่งผ่านตลอดเวลา

• ชั้น 2 (Class 2) เหมาะสำหรับงานถนนใหญ่ที่มีรถบรรทุกสัญจรเป็นจำนวนมาก เป็นมาตรฐานที่กรมทางหลวงมักจะกำหนดไว้ในแผนงานก่อสร้างทางหลัก

• ชั้น 3 (Class 3) เป็นชั้นยอดนิยมที่สุดสำหรับถนนในหมู่บ้าน โครงการจัดสรร หรือโรงงานอุตสาหกรรมทั่วไป รองรับน้ำหนักรถยนต์และรถบรรทุกทั่วไปได้สบาย

• ชั้น 4 (Class 4) เป็นท่อแบบน้ำหนักเบาที่สุด เหมาะสำหรับงานระบายน้ำในพื้นที่ที่ไม่มีรถวิ่งผ่าน เช่น สวนสาธารณะหรือทางเดินเท้า หรือพื้นที่ที่ไม่มีภาระกดทับหนักๆ

การเลือกชั้นคุณภาพผิดอาจนำไปสู่หายนะได้ เช่น การนำท่อชั้น 4 ไปฝังใต้ถนนที่มีรถสิบล้อวิ่ง ท่อจะแตกหักภายใต้ดินอย่างรวดเร็ว ทำให้ถนนยุบตัวเป็นหลุมเป็นบ่อ การตรวจสอบชั้นคุณภาพก่อนสั่งซื้อจึงเป็นเรื่องที่ห้ามละเลยอย่างเด็ดขาด

ความแตกต่างระหว่างมาตรฐานกรมทางหลวงและกรมทางหลวงชนบท

หลายคนอาจจะสงสัยว่ามาตรฐานงานทาง กรมทางหลวงชนบท กับกรมทางหลวงทั่วไปเหมือนกันไหม โดยพื้นฐานแล้วทั้งสองหน่วยงานใช้มาตรฐานท่อ คสล. มอก. 128 เป็นหลักการเดียวกัน แต่จุดที่อาจจะต่างกันคือ รายละเอียดของเหล็กเสริมและการรับน้ำหนักในบางสเปกงานทางหลวงชนบทมักจะเน้นที่ความเข้ากันได้กับพื้นที่ชุมชนและการเชื่อมต่อกับทางท้องถิ่น

การออกแบบของกรมทางหลวงชนบทมักจะให้ความสำคัญกับระบบบ่อพักท่อระบายน้ำที่ดูแลรักษาง่ายและเข้าถึงได้จากคนในชุมชน แต่ไม่ว่าจะเป็นมาตรฐานของกรมไหน การเลือกใช้ท่อจากผู้ผลิตที่ได้รับมาตรฐาน มอก. และมีการรับรองคุณภาพจะช่วยให้งานก่อสร้างผ่านเกณฑ์การตรวจสอบของทั้งสองหน่วยงานได้อย่างไม่มีปัญหา

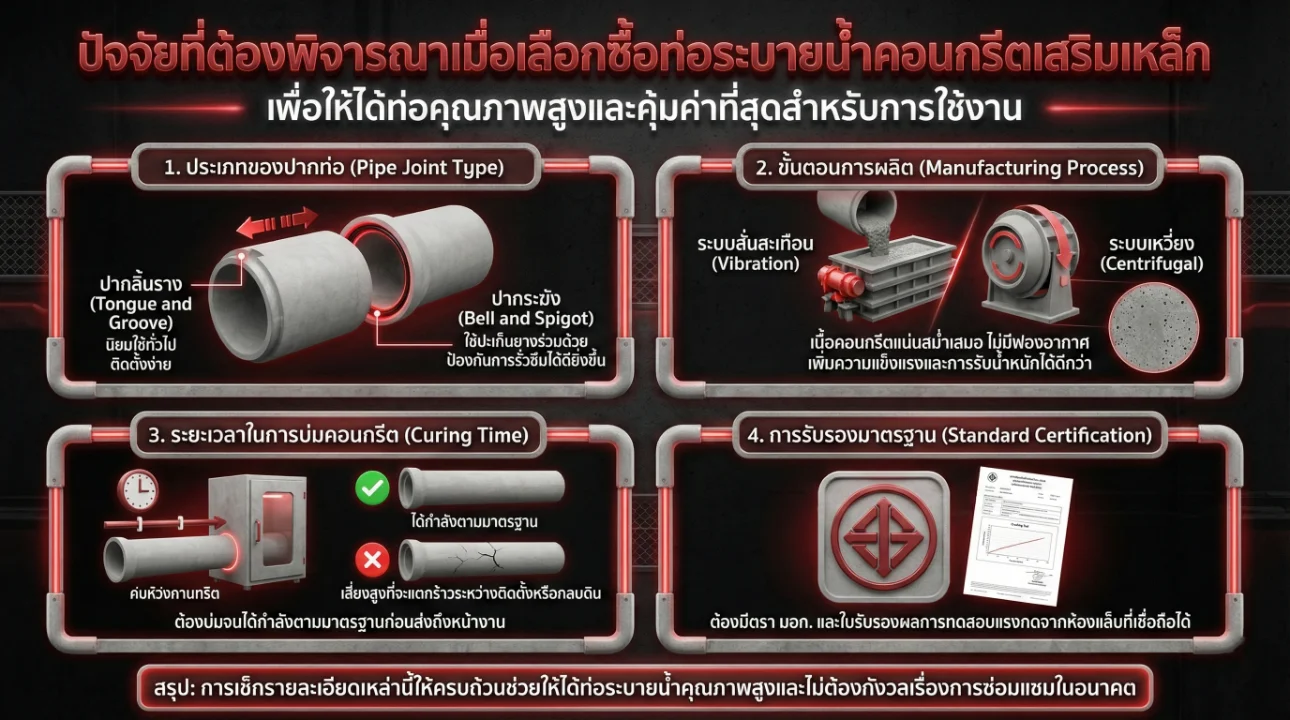

ปัจจัยที่ต้องพิจารณาเมื่อเลือกซื้อท่อระบายน้ำคอนกรีตเสริมเหล็ก

เมื่อเราได้ขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง ที่ต้องการแล้ว ขั้นตอนการสั่งซื้อควรพิจารณาปัจจัยเหล่านี้เพิ่มเติมเพื่อให้ได้ของที่ดีที่สุด

• ประเภทของปากท่อ มีทั้งแบบปากลิ้นราง (Tongue and Groove) ที่นิยมใช้กันทั่วไปเพราะติดตั้งง่าย และแบบปากระฆัง (Bell and Spigot) ที่มีการใช้ปะเก็นยางร่วมด้วยเพื่อป้องกันการรั่วซึมได้ดียิ่งขึ้น

• ขั้นตอนการผลิต ควรเลือกท่อที่ผลิตด้วยระบบสั่นสะเทือน (Vibration) หรือระบบเหวี่ยง (Centrifugal) เพราะจะทำให้เนื้อคอนกรีตแน่นสม่ำเสมอ ไม่มีฟองอากาศ ซึ่งช่วยเพิ่มความแข็งแรงและการรับน้ำหนักได้ดีกว่างานเทปูนทั่วไป

• ระยะเวลาในการบ่มคอนกรีต ท่อที่ดีต้องได้รับการบ่มคอนกรีตจนได้กำลังตามมาตรฐานก่อนส่งถึงหน้างาน หากรีบนำท่อที่ยังไม่ได้อายุมาใช้งาน จะมีความเสี่ยงสูงที่จะแตกร้าวระหว่างการติดตั้งหรือการกลบดิน

• การรับรองมาตรฐาน ต้องมีตรา มอก. และใบรับรองผลการทดสอบแรงกด (Crushing Test) จากห้องแล็บที่เชื่อถือได้แนบมาพร้อมกับสินค้าเสมอ

การเช็กรายละเอียดเหล่านี้ให้ครบถ้วนจะช่วยให้คุณได้ท่อระบายน้ำที่มีคุณภาพสูงและไม่ต้องกังวลเรื่องการซ่อมแซมในอนาคต

วิธีการติดตั้งท่อระบายน้ำให้ได้มาตรฐานและลดปัญหาการทรุดตัว

แม้เราจะเลือกขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง มาอย่างดีแล้ว แต่ถ้าการติดตั้งไม่ถูกต้อง ท่อก็อาจจะพังได้เช่นกัน ขั้นตอนแรกที่สำคัญคือการเตรียมฐานล่าง (Bedding) ควรมีการปูด้วยทรายหยาบหรือคอนกรีตหยาบตามแบบวิศวกรรมเพื่อช่วยกระจายแรงกดและป้องกันท่อจมตัวไม่เท่ากัน

การวางท่อต้องเริ่มจากจุดที่ต่ำที่สุดไล่ขึ้นไปหาที่สูง โดยต้องควบคุมระดับความลาดเอียง (Slope) ให้ถูกต้องเพื่อให้น้ำไหลได้สะดวก ไม่เกิดการตกค้างหรือตะกอนสะสม ในส่วนของรอยต่อระหว่างท่อ (Joint) ต้องทำการยาแนวด้วยปูนทรายผสมน้ำยากันซึมให้แน่นหนาเพื่อป้องกันน้ำจากข้างในรั่วออกไปทำให้ดินรอบๆ ท่ออ่อนตัว และป้องกันน้ำจากข้างนอกดินไหลเข้าท่อพาทรายเข้าไปอุดตันระบบระบายน้ำ

ท่อระบายน้ำคอนกรีตเสริมเหล็ก ราคา และความคุ้มค่า

ในเรื่องของ ท่อระบายน้ำคอนกรีตเสริมเหล็ก ราคา ของแต่ละขนาดและแต่ละชั้นคุณภาพจะมีความแตกต่างกันพอสมควร โดยท่อชั้น 1 และ ชั้น 2 จะมีราคาสูงกว่าเนื่องจากใช้ปริมาณเหล็กเสริมมากกว่าและมีความแข็งแรงสูงกว่า อย่างไรก็ตาม การมองหาของที่ราคาถูกที่สุดเพียงอย่างเดียวอาจไม่ใช่ทางเลือกที่ดีที่สุดเสมอไปในงานระบบระบายน้ำ

หากเราเลือกท่อที่ราคาถูกแต่ไม่ได้มาตรฐาน มอก. แล้วเกิดท่อแตกใต้ถนน ค่าใช้จ่ายในการทุบถนน ขุดดิน วางท่อใหม่ และทำผิวถนนคืนนั้น สูงกว่าราคาค่าท่อเดิมถึง 5-10 เท่าตัว การลงทุนซื้อท่อคุณภาพสูงที่ได้มาตรฐานกรมทางหลวงตั้งแต่แรกจึงถือเป็นการประหยัดงบประมาณที่คุ้มค่าที่สุดในระยะยาว เพราะมีอายุการใช้งานยาวนานนับ 30-50 ปีเลยทีเดียว

แนะนำบริการจาก KCP Concrete Pipe ผู้ผลิตท่อมาตรฐานกรมทางหลวงที่คุณวางใจได้

หากคุณกำลังมองหาแหล่งจำหน่ายท่อระบายน้ำที่ได้มาตรฐานระดับสากลและมีการควบคุมคุณภาพอย่างเข้มงวด KCP Concrete Pipe คือเพื่อนคู่คิดที่คุณวางใจได้ในทุกโครงการก่อสร้าง เราเชี่ยวชาญด้านการผลิตท่อระบายน้ำ คสล. ตามขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง และกรมทางหลวงชนบท โดยเน้นการใช้วัตถุดิบคุณภาพสูงและเครื่องจักรที่ทันสมัยเพื่อให้ได้ท่อที่แข็งแกร่งและมีสเปกที่แม่นยำที่สุด

ที่ KCP Concrete Pipe เราไม่ได้มีแค่ท่อระบายน้ำทุกขนาดตั้งแต่ 300 ถึง 1,500 มิลลิเมตรเท่านั้น แต่เรายังมีบริการจัดส่งที่รวดเร็วและทีมงานมืออาชีพที่พร้อมให้คำปรึกษาเรื่องการเลือกชั้นคุณภาพท่อให้เหมาะสมกับหน้างานของคุณ เราภูมิใจที่ได้เป็นส่วนหนึ่งของโครงการก่อสร้างถนนและหมู่บ้านจัดสรรชั้นนำทั่วประเทศ หากคุณต้องการท่อที่ได้มาตรฐาน มอก. 128 ในราคาที่สมเหตุสมผลและมีใบรับรองคุณภาพครบถ้วน สามารถติดต่อสอบถามข้อมูลกับเราได้ทันที เรายินดีให้บริการด้วยความจริงใจเพื่อให้รากฐานของโครงการคุณแข็งแรงและยั่งยืนที่สุด

สรุปความสำคัญของการเลือกใช้ท่อระบายน้ำที่ได้มาตรฐาน

การทำความเข้าใจขนาดท่อระบายน้ำมาตรฐาน กรมทางหลวง และการแบ่งชั้นคุณภาพท่อ คสล. เป็นกุญแจสำคัญที่จะช่วยให้โครงการก่อสร้างของคุณสำเร็จลุล่วงไปด้วยดีและมีความทนทานตลอดอายุการใช้งาน ไม่ว่าคุณจะเป็นวิศวกรออกแบบ ผู้รับเหมางานทาง หรือฝ่ายจัดซื้อ การใส่ใจในรายละเอียดเล็กๆ น้อยๆ ของงานระบบระบายน้ำจะช่วยลดปัญหาจุกจิกกวนใจในอนาคตได้อย่างมหาศาล มาร่วมกันสร้างมาตรฐานงานก่อสร้างไทยให้แข็งแกร่งด้วยการเลือกใช้ท่อระบายน้ำที่มีคุณภาพและถูกต้องตามมาตรฐานวิศวกรรมตั้งแต่วันนี้

คำถามที่พบบ่อย

1. จะรู้ได้อย่างไรว่าโครงการของเราต้องใช้ท่อระบายน้ำขนาดเท่าไหร่ถึงจะเหมาะสม?
การเลือกขนาดท่อต้องพิจารณาจากปริมาณน้ำฝนสูงสุดในพื้นที่ ความกว้างของพื้นที่รับน้ำ และความลาดชันของพื้นที่ติดตั้ง โดยทั่วไปถ้าเป็นถนนในโครงการหมู่บ้านขนาดเล็กมักใช้ขนาด 400 ถึง 600 มิลลิเมตร แต่ถ้าเป็นโครงการขนาดใหญ่หรือพื้นที่ลุ่มต่ำที่มีโอกาสน้ำท่วมสูง ควรให้วิศวกรคำนวณอัตราการไหลของน้ำ (Flow Rate) เพื่อเลือกขนาดท่อที่รองรับได้อย่างปลอดภัยที่สุด

2. ท่อ คสล. ชั้น 3 กับ ชั้น 2 แตกต่างกันอย่างไรในแง่การใช้งานจริง?
ความแตกต่างหลักคือความสามารถในการรับแรงกดทับ (Load Capacity) โดยท่อชั้น 2 จะมีความหนาของคอนกรีตหรือปริมาณเหล็กเสริมที่มากกว่าท่อชั้น 3 ทำให้สามารถรองรับน้ำหนักจากรถบรรทุกหนักที่วิ่งผ่านได้ดีกว่า หากโครงการของคุณเป็นถนนสายหลักที่มีรถใหญ่ผ่านบ่อยควรใช้ชั้น 2 แต่ถ้าเป็นซอยในหมู่บ้านที่รถบรรทุกเข้าไม่บ่อยนัก ท่อชั้น 3 ก็เพียงพอและประหยัดกว่า

3. การเลือกใช้ท่อปากลิ้นรางและปากระฆังมีผลต่อการใช้งานอย่างไรบ้าง?
ท่อปากลิ้นรางมีความสะดวกในการติดตั้งในพื้นที่ทั่วไปและมีราคาประหยัดกว่า ส่วนท่อปากระฆังถูกออกแบบมาเพื่อป้องกันการรั่วซึมได้ดีเยี่ยมโดยเฉพาะเมื่อใช้ร่วมกับปะเก็นยาง เหมาะสำหรับงานที่ต้องฝังท่อลึกมากหรืองานในพื้นที่ที่มีระดับน้ำใต้ดินสูงเพื่อป้องกันไม่ให้น้ำจากภายนอกนำพาทรายและดินเข้าไปอุดตันในท่อระบายน้ำ

4. มีวิธีการตรวจสอบเบื้องต้นไหมว่าท่อระบายน้ำที่ส่งมาถึงหน้างานได้มาตรฐานกรมทางหลวงจริง?
คุณสามารถตรวจสอบเบื้องต้นได้จากตราสัญลักษณ์ มอก. 128 ที่ปั๊มอยู่บนตัวท่อ รวมถึงข้อความระบุชั้นคุณภาพและวันที่ผลิต นอกจากนี้ควรตรวจสอบลักษณะทางกายภาพว่าผิวท่อต้องเรียบเนียน ไม่เห็นรอยเหล็กเสริมโผล่ และไม่มีรอยแตกร้าวที่ลึกถึงแกนกลางท่อ และที่สำคัญที่สุดคือต้องขอใบรายงานผลการทดสอบแรงกดจากโรงงานเพื่อยืนยันสเปก

5. อายุการใช้งานของท่อระบายน้ำคอนกรีตมาตรฐานกรมทางหลวงอยู่ได้นานกี่ปี?
หากมีการติดตั้งที่ถูกต้องตามมาตรฐานและไม่มีการรับน้ำหนักที่เกินกว่าชั้นคุณภาพที่ระบุไว้ ท่อระบายน้ำคอนกรีตเสริมเหล็กจะมีอายุการใช้งานที่ยาวนานมากถึง 30 ถึง 50 ปีเลยทีเดียว เนื่องจากคอนกรีตและเหล็กเสริมจะมีความทนทานต่อการกัดกร่อนจากน้ำและสภาพดินได้ดีกว่าท่อชนิดอื่นๆ ทำให้เป็นการลงทุนที่คุ้มค่ามากสำหรับการก่อสร้างถาวร
